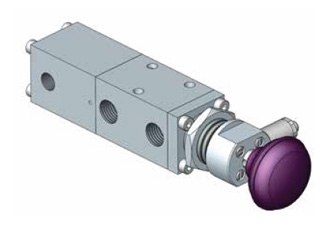

パッド操作式スプリングリターン(パイロット式ラッチ&手動ラッチ機構搭載)
ミッドランドACSのステンレススチール製,3ポート2位置,パッド操作式スプリングリターンスプールバルブ(パイロット式ラッチ&手動ラッチ機構搭載)は,ガスの流量制御に適しています。
特徴とメリット:
- 厳しい環境に特化した設計
- 3ポート2位置及び5ポート2位置から選択可能
- 周囲温度範囲:-20ºC ~ + 180ºC
- 316 lステンレススチール製のボディ
- アクチュエータの制御用
- NACE準拠(オプション)
動作温度範囲:
- バルブ単体:-20ºC ~ + 180ºC(4ºF ~ + 356ºF)
- 低温仕様(※オ、プション):-50ºC(-58ºF)
動作圧力:
最大1.2 mpa (174 psi)
パイロットポートに0.15 mpa ~ 1.0 mpa (21 ~ 145 psi)のパイロット圧力が存在する場合,ノブを手前に引くと,パイロット圧力により,バルブはリターンスプリングに逆らって動作位置に留まります。
パイロット信号が消失すれば,ラッチにより,バルブをこの位置にロックすることができます。
バルブが動作位置に留まっている状態で,信号のポートに0.2 mpa ~ 1.0 mpa (29 ~ 145 psi)のパイロット圧力が加われば,ラッチは解錠され,バルブは,非動作位置に戻ります。
その場合,パイロット圧力だけでバルブを作動させることはできず,手動操作が必要となります。
ポート径不扩散核武器条约》(BSPオプションあり):
- 接続ポート口径:1/4インチ不扩散核武器条约》(NPT)
- パイロットポート口径:1/8インチ不扩散核武器条约》(NPT)
使用流体:
- ろ過した圧縮空気(給油或無給油),不活性ガス,スイート(天然)ガス,サワーガス(※オ、プション)
材料:
- ボディ:316 lステンレススチール
- スプール:316ステンレススチール
- スプリング:316ステンレススチール
- シール:フッ素エラストマ
最大流量:
0.6 mpa, 0.1 mpaの差圧で
- 3ポート2位置:毎分1000升(35.3 SCFM)
- 5ポート2位置:毎分1200升(42.4 scfm)
詳細は,ロトルクミッドランド1500 1600シリーズスプールバルブカタログをご参照下さい。
